產品列表
|
||||||||||||
三、熱風爐系列--> Z（J）RQ系列燃氣熱風爐
A、JRQ系列換熱式燃氣熱風爐
一、工作原理
JRQ系列換熱式燃氣熱風爐，是采用天然氣或煤氣通過燃燒器燃燒，產生高溫煙氣，并借助具有強化換熱措施的換熱器將高溫煙氣的熱量傳導給被加熱的空氣，高溫煙氣經換熱后由引風機排空。需加熱的空氣通過送風機強送入熱風爐、換熱后升溫送出。通過溫度控制儀可進行恒溫控制，當熱風溫度達到額定的上限溫度時，燃燒器會自動停止或自動轉為小火焰燃燒，當溫度降低到額定的下限溫度時，燃燒器又會自動點燃運行或轉為大火燃燒。煙氣和需加熱空氣各走其道，加熱絕對無污染。采用負壓吸式排煙方式，換熱部位不積塵，無需清理，熱性能穩定。
二、適用范圍及應用領域
適用于化工制藥、食品飼料、金屬噴涂、農牧養殖、木材皮革、工礦采暖等

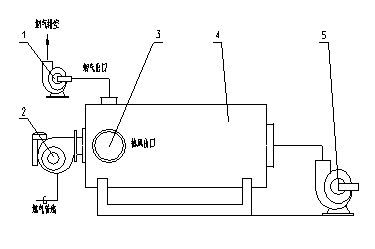

三、結構示意圖
1、煙氣引風機 2、燃燒器 3、熱風出口 4、熱風爐主體 5、送冷風機
四、規格型號
|
型 號 |
輸 出 熱 量
（104Kcal） |
輸 出 風 量
（m3/h） |
熱 風 溫 度
（℃） |
耗 氣 量 （Nm3/h） |
煙氣引風機
功率（Kw） |
|
JRQ-10 |
8 ~ 10 |
1850 ~ 6900 |
60 ~ 200 |
13.5~16.5 |
— |
|
JRQ-15 |
10 ~ 15 |
2400 ~ 10400 |
60 ~ 280 |
16.5 ~ 25 |
— |
|
JRQ-30 |
25 ~ 30 |
4400 ~ 20800 |
60 ~ 280 |
41.5 ~ 50 |
5.5 kw |
|
JRQ-60 |
40 ~ 60 |
9610 ~ 41600 |
60 ~ 280 |
70 ~ 100 |
7.5 kw |
|
JRQ-90 |
60 ~ 90 |
13400 ~ 62500 |
60 ~ 280 |
100~ 150 |
15 kw |
|
JRQ-180 |
120 ~ 180 |
21400 ~ 125000 |
60 ~ 350 |
200~300 |
22 kw |
|
JRQ-240 |
200 ~ 240 |
23800 ~ 166000 |
60 ~ 350 |
340 ~ 400 |
30 kw |
|
JRQ-360 |
250 ~ 360 |
30000~250000 |
60 ~ 350 |
420 ~ 600 |
37kw |
|
JRQ-480 |
380 ~ 480 |
45200~330000 |
60 ~350 |
640 ~ 800 |
45 kw |
|
JRQ-600 |
500 ~ 600 |
59500~410000 |
60 ~ 350 |
850 ~ 1000 |
55 kw |
注：1、環境基準溫度標準按18℃±2℃。
2、表中熱風溫度是按風量確定。
3、詳細配置以提供的具體圖紙為準B、ZRQ系列直接式燃氣熱風爐
一、主要特點
1、升溫快，體積小 2、輸出熱風溫度高
3、自動控溫，使用方便 4、安裝方便，使用壽命長
二、規格型號
|
型 號 |
輸 出 熱 量
（104Kcal） |
輸 出 風 量
（m3/h） |
熱 風 溫 度
（℃） |
耗 氣 量
（Nm3/h） |
|
ZRQ-10 |
8 ~ 10 |
1850 ~ 6900 |
150 ~ 350 |
10~12.5 |
|
ZRQ-15 |
10 ~ 15 |
2400 ~ 10400 |
150 ~ 350 |
12.5 ~ 19 |
|
ZRQ-30 |
25 ~ 30 |
4400 ~ 20800 |
150 ~ 550 |
31.5 ~ 37.5 |
|
ZRQ-60 |
40 ~ 60 |
9610 ~ 41600 |
150 ~ 550 |
50 ~ 75 |
|
ZRQ-90 |
60 ~ 90 |
13400 ~ 62500 |
150 ~ 550 |
75~ 115 |
|
ZRQ-180 |
120 ~ 180 |
21400 ~ 125000 |
150 ~ 550 |
150~225 |
|
ZRQ-240 |
200 ~ 240 |
23800 ~ 166000 |
150 ~ 550 |
250 ~ 300 |
|
ZRQ-360 |
250 ~ 360 |
30000~250000 |
150 ~ 550 |
320 ~ 450 |
2、表中熱風溫度是按風量確定。
3、詳細配置以提供的具體圖紙為準。
