噴霧干燥機的型式（三）
一、噴霧干燥機、噴霧干燥塔按生產流程分類
噴霧干燥機、噴霧干燥器的流程，有開放式、封閉循環式、自惰循環式、半封閉循環式4種型式。{接噴霧干燥機的型式（二）}
3.自惰循環式噴霧干燥（噴霧干燥機）系統

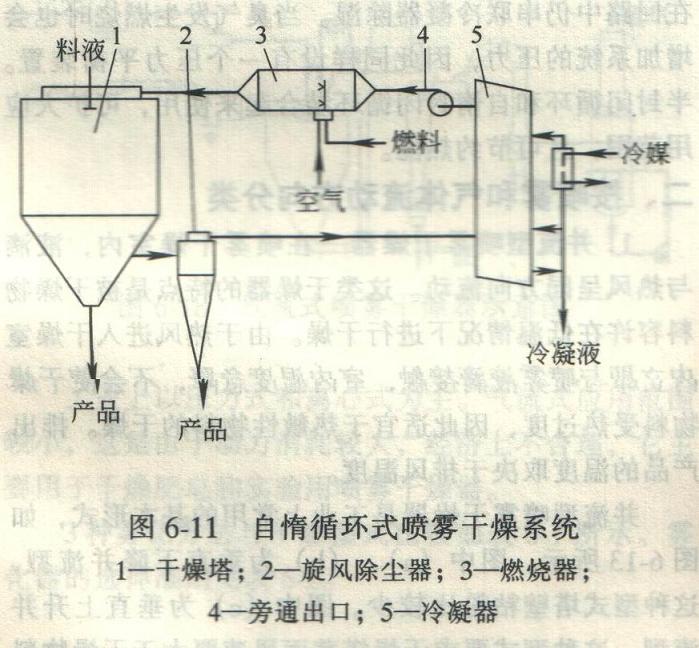

自惰循環式噴霧干燥（噴霧干燥機）系統的流程如下圖所示。所謂自惰，就是指在系統中有一個自制惰性氣體的裝置。在這個裝置內，引入氣體燃料，可燃氣體燃燒，還可將空氣中的氧氣燒去，剩下氮和二氧化碳氣體作為干燥介質。
（噴霧干燥機）可燃氣體和空氣按一定的比例混合進入自惰加熱器內，進行燃燒，使氮和二氧化碳等惰性氣體濃度增加。由于具有自惰過程，在系統內必然產生過多的氣體，從而增加了系統內的壓力。為了使系統中壓力能夠平衡，在鼓風機出口風道處必須安裝一個放氣減壓緩沖裝置，以便壓力增高到一定值時將部分氣體排入大氣之中。
（噴霧干燥機）設計自惰循環式噴霧干燥系統時，應防止可燃的產品微粒進入自惰加熱器內發生爆炸事故。為此應在濕式除塵器內增加必要的措施，除盡微粒，保證循環使用的干燥介質十分潔凈。系統中惰性氣體的含氧量最高不大于4%。
4.（噴霧干燥機）半封閉循環式噴霧干燥系統

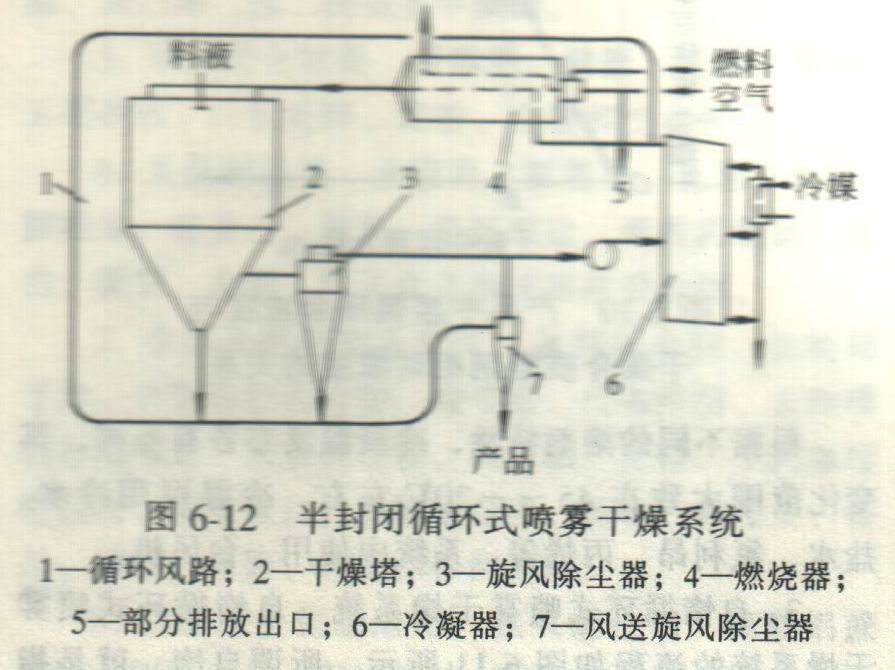

（噴霧干燥機）半封閉循環式噴霧干燥系統的流程如下圖所示。它的特點是介于開放式和封閉循環式之間。在傳統中有一個溫度較高的直接加熱器，目的是將混合在干燥介質中臭氣在排入大氣之前燃燒掉，防止對大氣的污染。
（噴霧干燥機）半封閉循環系統，一般用于以水作為懸浮介質的物料，如單細胞蛋白、酵母、菌絲體等料液的干燥。這種系統從本質上來看仍然像封閉循環式干燥系統，在回路中仍串聯冷凝劑除濕。當臭氣發生燃燒時也會增加系統的壓力，因此同樣設有一個壓力平衡裝置。半封閉循環和自惰封閉循環結合起來使用，可擴大應用范圍，且可節約熱能。
