噴霧干燥機的型式（一）
一、噴霧干燥機、噴霧干燥塔按生產流程分類
噴霧干燥機、噴霧干燥器的流程，有開放式、封閉循環式、自惰循環式、半封閉循環式4種型式。
1.開放式噴霧干燥（機）系統

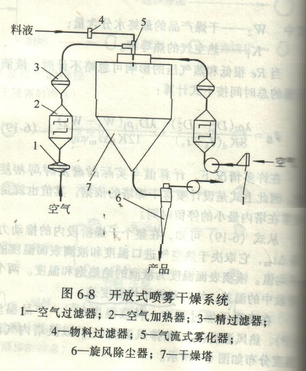

開放式噴霧干燥（機）系統的流程如下圖所示。它的特點是：載熱體在這個系統中只是用一次就排入大氣之中，不再循環使用。適宜于廢氣中濕含量較高，無毒無臭氣體、排入大氣后不影響環境污染的場合。
開放式噴霧干燥（機）系統設備流程比較簡單，空氣（或其他載熱體）由鼓風機經過濾器吸入，送至加熱器被加熱成熱風，通過干燥塔頂部的熱風分配器，均勻地流入塔內。需干燥的料液由供料泵送至氣流式霧化器，霧滴與熱風接觸即被干燥成粒狀產品，從干燥塔錐底的旋風除塵器連續排出。凈化后的廢氣由排風機抽出排入大氣。
為了使干燥塔內保持一定的負壓（約50~300pa),防止粉塵外揚，系統中采用了2臺風機。在風機入口處（或出口處）一般都裝有調節閥，以便調節塔內壓差。
離心噴霧干燥機、離心噴霧干燥塔、氣流噴霧塔都可以按照開放式系統設計。這種系統的主要缺點是載熱體消耗能量比較大。
